Принцип работы

• Механизм представляет собой симметричный, механический дифференциал с автоматической блокировкой.
• Дифференциал не содержит электронных, пневматических, гидравлических и других компонентов управления.
• Чисто механическая система деталей, не требует регулировки, настройки или наладки.
• Система смазки стандартная, как у классического дифференциала.
• Габариты и вес устройства аналогичен классическому дифференциалу.
• Количество основных деталей, 6 шт.
• Монтаж автоматического дифференциала на автомобиль не отличается от монтажа классического дифференциала.

• Автоматический дифференциал предназначен для работы в трансмиссиях любых колёсных транспортных средств, на различных дорогах и бездорожье, во всёх диапазонах скоростей и нагрузок.

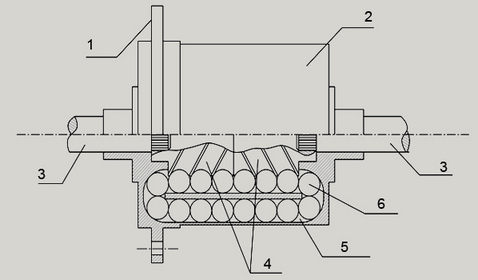

Схема блокировки ДАК

Блокировка ДАК, схема.


1. Фланец шестерни главной передачи.
2. Корпус дифференциала.
3. Полуоси транспортного средства.
4. Полуосевые элементы.
5. Канал для прохождения шариков.
6. Тела качения – шарики.


    «ДАК» - состоит из корпуса 2, с расположенными в центре двумя цилиндрическими полуосевыми элементами 4 торцами  соприкасающимися друг с другом. На поверхностях полуосевых элементов выполнена винтовая резьба, на одном правого, на другом левого направления вращения. В корпусе 2  продольно оси его вращения выполнены два параллельных  отверстия 5 близко расположенные друг к другу, равные диаметру применяемого шарика. Концы этих отверстий, соединены между собой, образуют замкнутый канал овальной формы, который заполняется  шариками 6 одного диаметра.

    Замкнутая цепочка из шариков 6, если убрать полуосевые элементы 4, может перемещаться в овальном канале  5 совершенно свободно, без помех.

    Цепочка шариков в канале представляет собой как бы шестерню овальной формы, зубьями которой  являются шарики.

    Одна длинная ветвь овального канала 5 расположена ближе к оси вращения полуосевых элементов 4 и вскрыта вдоль для погружения частей шариков в винтовые канавки резьбы полуосевых элементов. В каждый виток  резьбы, заглублено по одному  шарику цепочки, соединяя цепочкой шариков оба полуосевых  элемента  в единую кинематическую схему.

    Если мы станем поворачивать полуосевые элементы 4 в противоположные стороны, то цепочка шариков 6 придёт в движение, разрешая полуосевым элементам 4 легко и свободно поворачиваться. В этом случае «ДАК» работает как обычный дифференциал.

    Вращая корпус устройства 2, мы передаём мощность, через цепочку шариков 6 на винтовые канавки полуосевых элементов 4, а они, через полуоси 3, на колёса транспортного средства.

    При прямолинейном движении автомобиля полуосевые элементы неподвижны. Неподвижны и цепочки шариков их соединяющие. Оба ведущих колеса вращаются с одинаковой  скоростью.

    В повороте наружное колесо увеличивает свои обороты относительно внутреннего колеса. Полуосевой элемент начинает вращаться, воздействуя на  цепочки шариков своими винтовыми канавками. Цепочка шариков плавно сдвигается в овальном канале, позволяя другому полуосевому элементу, имеющему винтовые канавки противоположного направления вращения, вращаться в противоположную сторону,   уменьшая обороты внутреннего колеса в той же пропорции, в которой увеличиваются обороты наружного. Таким образом,  выполняется поворот автомобиля.

    В случае, когда одно из колёс попадает на скользкий участок, обычный, "классический" дифференциал позволяет колесу с наименьшей тягой увеличивать свои обороты, т.е. буксовать, юзить и т.д. С дифференциалом «ДАК» этого не происходит. Так как в этом случае полуосевой элемент буксующего колеса начинает вращаться. Его вращение, неизбежно вызывает вращение соединённого с ним цепочками шариков противоположного полуосевого элемента, который мгновенно довернёт другое колесо и вытолкнув машину, не даст ей буксовать. То есть проходимость, устойчивость и вездеходность автомобиля  существенно увеличивается.
